Aros Olímpicos con Canvas y HTML5

Durante los Juegos Olímpicos de Londres 2012, y después de explicar cómo dibujar círculos en HTML5, surgió la idea de utilizar el elemento <canvas> para recrear los cinco aros olímpicos. El ejemplo sigue siendo una forma práctica de aprender a crear arcos, definir colores y controlar el grosor de los trazos mediante JavaScript.

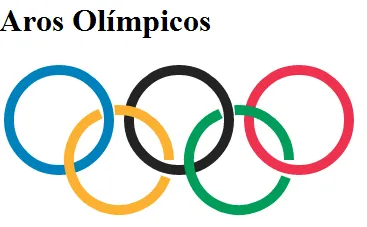

Aros olímpicos dibujados con Canvas

Preparar el elemento Canvas

El primer paso para crear los aros olímpicos con Canvas y HTML5 es añadir un elemento <canvas> al documento. Los atributos width y height establecen las dimensiones internas del lienzo y deben indicarse como números, sin la unidad px.

También es recomendable proporcionar una descripción accesible y un contenido alternativo para los navegadores que no puedan mostrar el lienzo:

<canvas
  id="micanvas"
  width="420"
  height="240"
  aria-label="Ilustración de cinco aros olímpicos entrelazados"
>
  Tu navegador no admite el elemento canvas.
</canvas>

Desde JavaScript obtenemos la referencia al elemento y solicitamos su contexto de representación 2d:

const canvas = document.getElementById("micanvas");
const ctx = canvas.getContext("2d");

El objeto ctx es una instancia de CanvasRenderingContext2D. A través de él podemos crear rutas, dibujar arcos y aplicar estilos al contorno.

Dibujar los tres aros superiores

Para dibujar un círculo completo utilizamos el método arc(). Sus ángulos se expresan en radianes, por lo que una circunferencia completa va desde 0 hasta Math.PI * 2.

Cada aro sigue esta secuencia:

beginPath() inicia una ruta nueva.
arc() añade el círculo a la ruta actual.
strokeStyle define el color del contorno.
lineWidth establece el grosor de la línea.
stroke() dibuja el contorno.

Podemos encapsular estas operaciones en una función reutilizable:

const radio = 50;

ctx.lineWidth = 10;
ctx.lineCap = "round";

function dibujarAro(x, y, color) {
  ctx.beginPath();
  ctx.arc(x, y, radio, 0, Math.PI * 2);
  ctx.strokeStyle = color;
  ctx.stroke();
}

// Aros superiores: azul, negro y rojo
dibujarAro(80, 80, "rgb(0 129 188)");
dibujarAro(210, 80, "rgb(35 34 35)");
dibujarAro(340, 80, "rgb(238 50 78)");

No es necesario rellenar los círculos con un color transparente. Como solo queremos representar los bordes, basta con utilizar stroke(). El interior del aro permanece transparente de forma natural.

Crear el efecto entrelazado con arcos parciales

Los aros amarillo y verde se sitúan debajo de los superiores. Para simular el entrelazado del ejemplo original, cada uno se divide en dos arcos y se dejan pequeños espacios en las zonas de cruce.

La siguiente función permite expresar los ángulos en grados y convertirlos a radianes antes de llamar a arc():

function aRadianes(grados) {
  return (grados * Math.PI) / 180;
}

function dibujarArco(x, y, inicio, fin, color) {
  ctx.beginPath();
  ctx.arc(
    x,
    y,
    radio,
    aRadianes(inicio),
    aRadianes(fin),
    true
  );
  ctx.strokeStyle = color;
  ctx.stroke();
}

Ahora dibujamos los dos segmentos de cada aro inferior:

// Aro amarillo
dibujarArco(145, 145, 0, 265, "rgb(252 177 49)");
dibujarArco(145, 145, 248, 20, "rgb(252 177 49)");

// Aro verde
dibujarArco(275, 145, 0, 265, "rgb(0 157 87)");
dibujarArco(275, 145, 248, 20, "rgb(0 157 87)");

El último argumento de arc() es true, por lo que los arcos se recorren en sentido antihorario. Los intervalos utilizados dejan las interrupciones necesarias para sugerir que unas partes pasan por delante y otras por detrás.

Código completo de los aros olímpicos

Este es el ejemplo completo, listo para copiar en un documento HTML:

<!doctype html>
<html lang="es">
<head>
  <meta charset="utf-8">
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <title>Aros olímpicos con Canvas y HTML5</title>
</head>
<body>
  <canvas
    id="micanvas"
    width="420"
    height="240"
    aria-label="Ilustración de cinco aros olímpicos entrelazados"
  >
    Tu navegador no admite el elemento canvas.
  </canvas>

  <script>
    const canvas = document.getElementById("micanvas");
    const ctx = canvas.getContext("2d");
    const radio = 50;

    ctx.lineWidth = 10;
    ctx.lineCap = "round";

    function dibujarAro(x, y, color) {
      ctx.beginPath();
      ctx.arc(x, y, radio, 0, Math.PI * 2);
      ctx.strokeStyle = color;
      ctx.stroke();
    }

    function aRadianes(grados) {
      return (grados * Math.PI) / 180;
    }

    function dibujarArco(x, y, inicio, fin, color) {
      ctx.beginPath();
      ctx.arc(
        x,
        y,
        radio,
        aRadianes(inicio),
        aRadianes(fin),
        true
      );
      ctx.strokeStyle = color;
      ctx.stroke();
    }

    dibujarAro(80, 80, "rgb(0 129 188)");
    dibujarAro(210, 80, "rgb(35 34 35)");
    dibujarAro(340, 80, "rgb(238 50 78)");

    dibujarArco(145, 145, 0, 265, "rgb(252 177 49)");
    dibujarArco(145, 145, 248, 20, "rgb(252 177 49)");
    dibujarArco(275, 145, 0, 265, "rgb(0 157 87)");
    dibujarArco(275, 145, 248, 20, "rgb(0 157 87)");
  </script>
</body>
</html>

Conceptos importantes del ejemplo

Es necesario ejecutar beginPath() antes de cada aro para evitar que los nuevos estilos afecten a las rutas anteriores.
strokeStyle controla el color del contorno y lineWidth su grosor.
lineCap con el valor round suaviza los extremos visibles de los arcos parciales.
arc() recibe la posición del centro, el radio y los ángulos inicial y final.
El contenido dibujado en <canvas> no forma parte del DOM; por eso conviene añadir aria-label o contenido alternativo.

Con estas técnicas podemos crear los aros olímpicos con Canvas y HTML5 y, al mismo tiempo, aprender los fundamentos necesarios para construir otros gráficos basados en círculos y rutas.
